Потужність привода для відкатних воріт підбирають за трьома параметрами: реальною вагою стулки, інтенсивністю використання (циклів за годину) та вітровим навантаженням на полотно. Базове правило — брати привід із запасом за вагою: орієнтовно у 1,5–2 рази більше за фактичну масу воріт. Глуха стулка додає навантаження від вітру (орієнтовно 40–60 кг на кожен м² у вітряних регіонах), а часте відкривання потребує привода з вищою інтенсивністю. Радимо підбирати привід для відкатних воріт після того, як порахована вага полотна разом із противагою-хвостом, а не «на око».
Крок 1. Рахуємо реальну вагу стулки воріт
Вага полотна — найважливіший параметр, і рахувати треба всю стулку, а не лише частину, що перекриває проїзд. У консольних воріт є противага — «хвіст», який заходить за опорні стовпи. Зазвичай його довжина становить 40–50% від ширини проїзду, тому загальна довжина і маса стулки значно більші, ніж здається на перший погляд. Саме всю цю конструкцію переміщує електропривід.
Загальна вага стулки складається з кількох елементів:
- Несуча рама з профільної труби — основний каркас, який формує жорсткість конструкції, а також противага.
- Внутрішні перемички та ребра жорсткості, що підсилюють полотно та запобігають його деформації.
- Консольна напрямна (балка), приварена до нижньої частини стулки, по якій ворота рухаються на роликових опорах.
- Обшивка воріт — профнастил, металевий лист, дерево, штахетник, сендвіч-панелі або інший матеріал.
- Додаткові декоративні елементи (ковані деталі, накладки, вставки), якщо вони передбачені конструкцією.
- Фурнітура, закріплена на стулці: зубчаста рейка для автоматики, накатний ролик, заглушки та інші елементи.
Для орієнтиру: відкатні ворота шириною 4 м і висотою 2 м, обшиті профнастилом, важать зазвичай 170–200 кг. Якщо використовується важча обшивка (суцільний металевий лист, дерево, ковані елементи або дворядний металевий штахетник), маса може збільшитися на десятки або навіть сотні кілограмів.
- Профнастил — легка обшивка, додає небагато ваги.
- Дерево і суцільний металевий лист — найважчі варіанти.
- Штахетник із просвітами — середня вага, але важливий ще й для вітру (про це нижче).

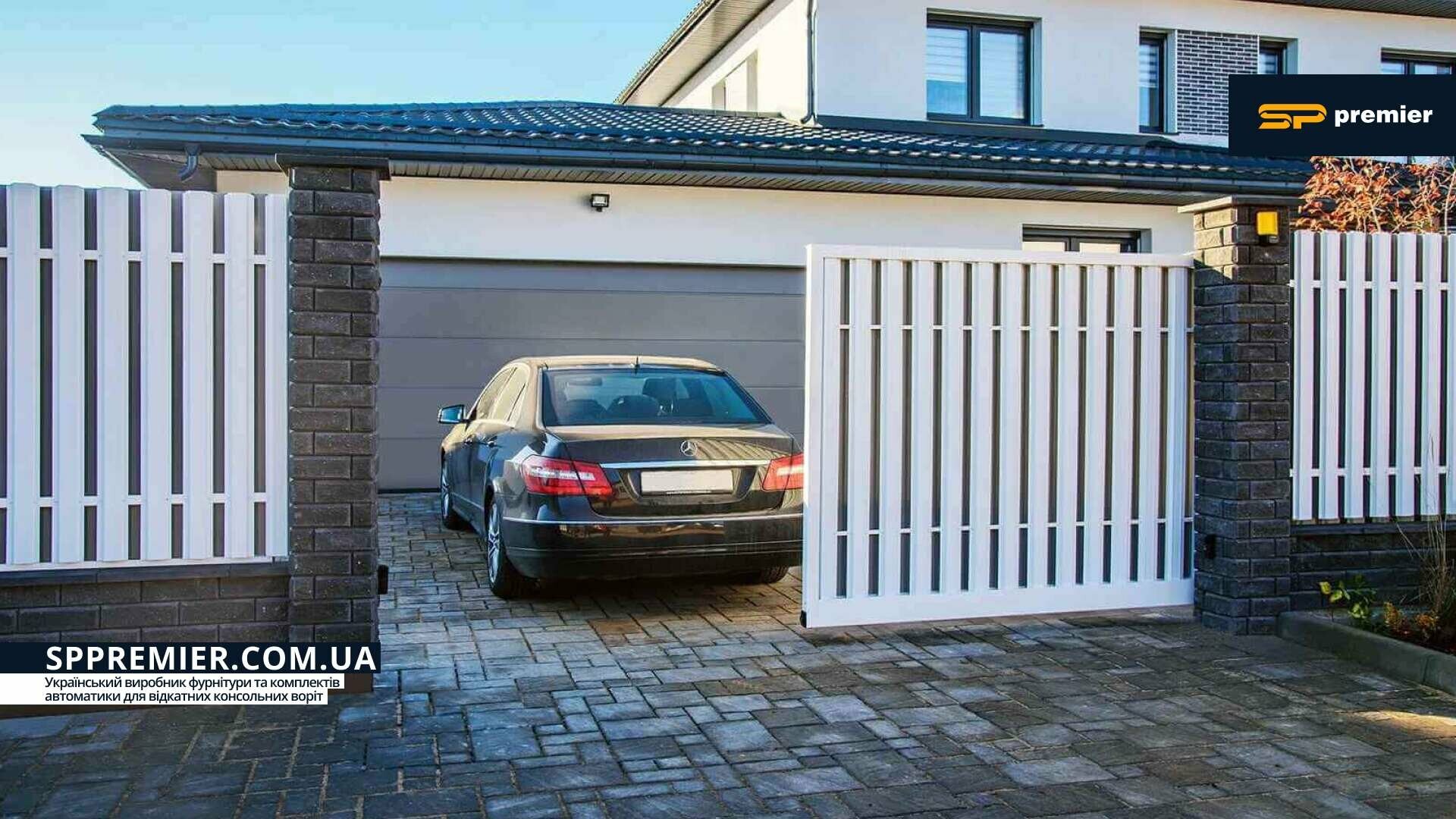

Відкатні консольні ворота зі штахетником
Комплекти фурнітури для відкатних воріт SP Premier чітко диференціюється за ваговими навантаженнями:
- OPTIMA — базовий комплект для побутових воріт до 400 кг;
- STANDART — класичне рішення для воріт побутового або початкового промислового рівня вагою до 500 кг;
- STRONG — посилена серія (із товщиною консолі 4,5 мм) для важких воріт промислового або преміального рівня до 800 кг.
За аналогічним принципом — суворо під реальну вагу — обирається і автоматика для воріт.
Рахуйте всю стулку разом із противагою, а не лише полотно над проїздом.
Крок 2. Рахуємо вітрове навантаження
Глуха стулка працює як парус: вітер тисне на полотно і додає опору, який привід має долати. Орієнтовно це 40–60 кг додаткового навантаження на кожен квадратний метр глухого полотна — конкретне число залежить від регіону та сили вітру.
Цей «вітровий» вантаж додають до ваги ще до того, як обирають привід. Наприклад, глуха стулка площею 8 м² у вітряному регіоні може додати орієнтовно 8 × 50 = 400 кг розрахункового навантаження. Це більше за саму вагу легкого полотна — тому глухі ворота у відкритій місцевості можуть вимагати потужнішого привода.
Штахетник із просвітами пропускає вітер і додає менше навантаження, ніж суцільний лист тієї ж площі. Якщо ділянка відкрита і вітряна, вибір обшивки впливає на потужність привода так само, як вага.
Якщо ділянка захищена від вітру (забудова, дерева), різниця менша. На відкритій місцевості вона стає вирішальною.
Крок 3. Додаємо запас потужності
Заявлені виробником кілограми — це показник для ідеальних умов. У реальній експлуатації привід стикається з тим, чого в паспорті немає: загусле на морозі мастило, намерзлий лід і сніг, зношені з часом ролики, просадки напруги в мережі. Тому привід беруть із запасом.
Орієнтовне правило — брати привід на вагу у 1,5–2 рази більшу за фактичну. Для українського клімату багато фахівців радять запас у 2–3 рази. Наприклад, для стулки масою 200 кг беруть привід, розрахований на 400–600 кг.
Орієнтовні рекомендації:
- Вага стулки до 200 кг → привід для воріт 400–600 кг.
- Вага стулки 300–400 кг → привід для воріт 600–800 кг.
- Вага стулки 500–700 кг → привід для воріт 1000–1200 кг.
- Вага стулки 800–1000 кг → привід для воріт 1500–1800 кг.
Запас — це не «взяти найпотужніший у лінійці». Надлишок теж не потрібен: достатньо правильно перекрити реальну вагу плюс вітер. У SP Premier для воріт масою до 1200 кг є комплект автоматики SP-1200 — він підходить приватним будинкам, і комерційним об'єктам у межах цієї ваги.
Дізнайтеся більше про комплект автоматики для відкатних воріт SP Premier SP-1200 на: sppremier.com.ua/ua/sliding-gate-automatic-system-kit-sp1200ac

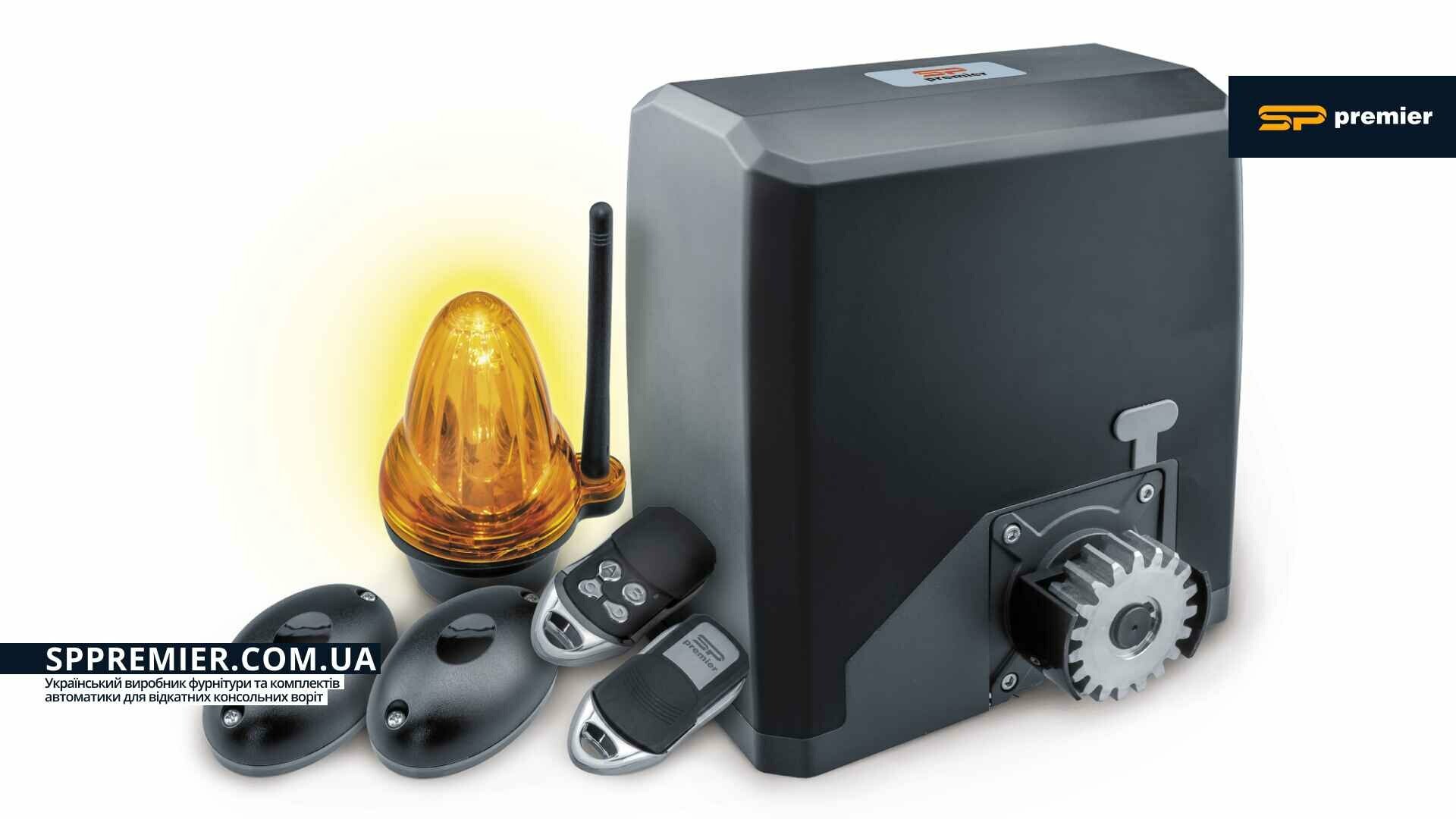

Комплект автоматики для відкатних воріт SP Premier SP-1200AC
Крок 4. Враховуємо інтенсивність роботи
Підбір за вагою — це перший фільтр. Другий — інтенсивність: чи витримає привід вашу частоту відкривань. Логіка така: спершу ви оцінюєте свою потребу, потім перевіряєте, чи привід, підібраний за вагою, її закриває.
Порахуйте, скільки разів за годину (у пікові моменти) ворота мають відкритися й закритися. Для приватного двору це зазвичай 2–5 циклів на годину, а за цілий день — 10–20 проїздів. Для в'їзду на парковку, склад чи підприємство може бути 20–40 циклів на годину і більше.
У паспорті кожного привода є параметр «інтенсивність використання» (режим роботи, тривалість вмикання). Це частка часу, яку двигун може працювати без перегріву. Її вказують у відсотках: 40% означає, що з кожної години привід може рухатися сумарно 40% часу (24 хвилини), а решту — охолоджуватися. Для побутового використання це зазвичай 30–50%.
Порахувати реальну межу можна так:
- Час на один прохід = ширина проїзду ÷ швидкість руху полотна (з паспорта привода).
- Повний цикл = час проходу × 2 (відкрити + закрити).
- Циклів за годину = (3600 ÷ повний цикл у секундах) × інтенсивність (з паспорта привода).
Пояснення: (3600 ÷ повний цикл) — це скільки циклів вийшло б, якби двигун працював безперервно. Множення на інтенсивність прибирає час на охолодження і дає реальну межу.
Приклад: проїзд 5 м, швидкість привода орієнтовно 12 м/хв, інтенсивність 40%. Один прохід = 25 с, повний цикл = 50 с. 3600 ÷ 50 = 72 теоретичних цикли, × 40% = близько 29 реальних циклів за годину. Швидкість і інтенсивність беріть із паспорта конкретної моделі приводу — вона відрізняється.
Для приватного двору на 10–20 проїздів на день вистачає базової інтенсивності. Для в'їзду на парковку чи склад, де ворота працюють десятки разів за годину, потрібен привід із вищою інтенсивністю і металевим редуктором.
Інтенсивність — це не швидкість. Це скільки циклів за годину привід витримає без перегріву.
Як зібрати все разом: порядок підбору
- Порахуйте реальну вагу всієї стулки разом із противагою.
- Додайте вітрове навантаження для глухого полотна (орієнтовно 40–60 кг/м² у вітряних регіонах).
- Застосуйте запас — орієнтовно ×1,5–2, для нашого клімату можливо і ×2–3.
- Звірте інтенсивність під вашу частоту відкривання.
- Підберіть привід, чия максимальна вага перекриває підсумкове число, і перевірте редуктор (метал довговічніший за пластик) та зубчасту рейку.
Поширені помилки при виборі потужності
- Брати привід «впритул» до ваги. Без запасу він першим відмовляє на морозі та при просадках напруги.
- Рахувати лише полотно над проїздом. Противага-хвіст теж має вагу, і привід рухає її разом з усім.
- Ігнорувати вітер на глухій стулці. 40–60 кг/м² — це реальне навантаження, а не теорія.
- Пластиковий редуктор у холодному кліматі. На морозі під час старту замерзлих воріт пластикова шестерня зношується швидше за металеву.
- Підключати без стабілізатора. Просадки напруги знижують реальну тягу привода.
- Ставити автоматику на тугі ворота. Полотно має легко котитися рукою; на не правильно налаштовані ворота з тугим ходом привід не встановлюють.
Привід без запасу першим відмовляє там, де найважче: мороз, лід, вітряна місцевість, просадка напруги.
